Rampage - FSM을 이용한 몬스터 AI(4)

몬스터 State Diagram

Damaged_Monster(대미지를 받은 상태)

Damaged_Monster는 대미지를 받은 상태를 표현하는 클래스이다.

몬스터가 대미지를 받았을 때, CMonster::HandleDamage(CPlayer*, float) 함수가 호출되어 대미지를 처리하게 되는데 이 함수가 호출되었을 때, 엘리트 몬스터가 아니라면 대미지를 받은 상태로 전환되고, 엘리트 몬스터라면 쉴드가 없을 때, 대미지를 받은 상태로 전환된다.

CMonster::HandleDamage() 함수의 일부, 엘리트일 경우 쉴드가 없으면 대미지를 받은 상태로 전환한다.

CMonster::HandleDamage() 함수의 일부  엘리트 몬스터가 아니라면 대미지를 받은 상태로 전환한다.



다음은 Damaged_Monster의 virtual void Enter(CMonster *) 함수이다.

Damaged_Monster::Enter() 함수



몬스터의 이전 상태가 경직 상태가 아니라면 몬스터의 애니메이션을 대미지를 받는 애니메이션으로 설정하고, 대미지를 받는 상태에선 플레이어를 쫓아갈 수 없으므로 m_bCanChase를 false로 초기화시켜준다. 그리고 몬스터가 경직을 받은 적 있는지 확인하는 변수인 m_bStunned를 false로 설정하고, 타격감 표현기법 중 대미지 애니메이션(피격시 뒤로 밀리는 효과)을  구현하기 위해 뒤로 밀린 거리를 표시하는 m_fTotalDamageDistance 변수를 0.0f으로 초기화한다.



다음으로 Damaged_Monster 의 virtual void Execute(CMonster*, float) 함수이다.

Damaged_Monster::Execute() 함수의 일부



Damaged_Monster::Execute() 함수에서는 타격감 설정을 위한 여러가지 작업들을 하지만 이 글에서는 몬스터 FSM을 이용한 AI 구현과 관련된 내용만 작성하고자 한다. 몬스터의 경직 시작 시간보다 몬스터의 애니메이션 출력시간이 더 크고 몬스터가 경직을 받은 적 없다면 몬스터가 경직 받은 상태인 Stun_Monster 상태로 전환한다.



대미지를 받는 애니메이션을 전부 출력했다면, Idle_Monster 상태로 전환한다.



Stun_Monster(경직 받은 상태)

Stun_Monster는 경직 받은 상태를 표현하는 클래스이다.

먼저 Stun_Monster의 virtual void Enter(CMonster *) 함수이다.

Stun_Monster::Enter() 함수



Stun_Monster::Enter(CMonster*)에서는 m_bStunned를 true로 설정하고 플레이어를 쫓아갈 수 없으므로 m_bCanChase를 false로 초기화시켜준다. 그리고 경직를 유지한 시간인 m_fStunTime을 0.0f로 설정한다.



다음으로 Stun_Monster 의 virtual void Execute(CMonster*, float)는 함수이다.

Stun_Monster::Execute() 함수 일부



경직를 유지한 시간이 몬스터 최대 경직시간보다 작은 동안에는 프레임타임을 경직시간에 합치고, 최대 경직시간을 넘어섰을 경우 몬스터가 대미지 받은 상태인 Damaged_Monster 상태로 전환한다.

Stun_Monster 상태의 함수들



경직 상태에서는 애니메이션이 진행 되지 않으므로 Stun_Monster의 virtual void

Animate

(CMonster*, float) 함수에서 몬스터의 애니메이션 실행함수인 Animate()를 호출할 때, 인자값을 0.0f를 넘겨주어 애니메이션이 진행되지 않게 하고, 상태를 빠져나갈 때, m_fStunTime을 0.0f로 설정한다. (이제보니 두 번 초기화를 해주었다..? 생각보다 불필요한 코드가 더 많이 남아있는 것 같다.)

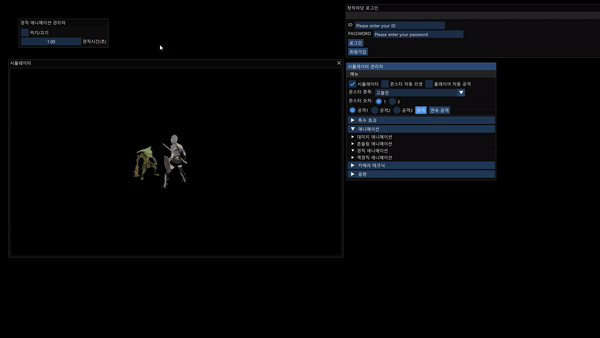

다음은 두 상태를 반복하는 몬스터의 모습이다.
